周五第三代半导体板块大爆发，从板块的力度和强度来看，我认为是超预期的。可能是最近的市场混沌太久，好不容易出来一个新题材，饥饿已久的资金就像猛兽看到肥肉，争先恐后的扑了上去。

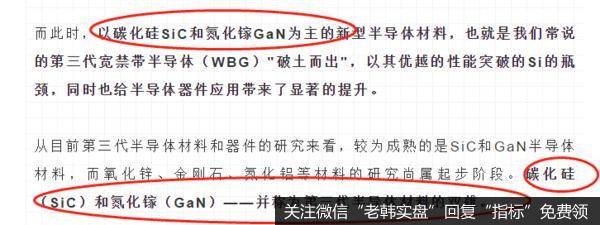

周五的文章已经对第三代半导体做了一个基础知识普及，那么今天我们就针对碳化硅和氮化镓这两种主要的第三代半导体材料的应用领域做讲解。
一、氮化镓的应用领域大概可分为五类
1、射频微波领域，全球有超过30家企业从事氮化镓半导体的研发，其中，实现商业化量产的企业仅有10家左右。
美国、欧洲和日本在军事雷达和无线基站通信领域的技术世界领先。欧洲聚焦于5G通信，技术创新能力强。
日本在氮化镓射频领域的研发应用多以民用为主，军用为辅。射频是5G的核心领域，此领域的概念股有海特高新等。
毫无疑问这个领域是国家发展的重中之重，但目前国内有实力的企业凤毛麟角。
2、在激光器方面，位于国际前列的企业为日本日亚、德国欧司朗。日本住友电工、日立电缆等企业在衬底材料方面技术储备深厚，而美国kyma公司、法国lumilog公司已经实现了2英寸氮化镓衬底的产业化开发。
3、在电力电子领域，美国的产业链整体技术实力雄厚，欧洲主要集中在外延环节，亚洲企业在材料环节具有优势，日本信越、富士电机和台湾汉磊等在衬底和外延方面表现优异。小米的氮化镓充电器属于这个应用，概念股有易事特等。
4、半导体照明领域，日亚化学的LED芯片技术领先，德国欧司朗、荷兰飞利浦、韩国三星等在封装方面技术实力雄厚，中国木林森在全球LED分装方面营收排入前十。
5、在探测器方面，韩国Genicom公司和日本Kyosemi公司可批量供应氮化镓紫外探测器。Genicom公司已经推出了多款氮化镓紫外探测器模块化应用产品。
在第三代半导体应用中，碳化硅半导体的优势在于可与氮化镓半导体互补，氮化镓半导体材料的市场应用领域集中在1000V以下，偏向中低电压范围，目前商业碳化硅半导体产品电压等级为600~1700V。
二、碳化硅的应用领域大概有以下四类
1、充电桩。这里主要是指大功率直流充电桩，国内目前通常是60kW功率等级。
国际著名电源模块公司台达电源，在某论坛上曾介绍了电动汽车的充电场景，并表示基于英飞凌碳化硅模块easy1B和2B的基础上，提出自有的多种应用拓扑图模式，成功地为欧盟350kW大功率充电站提供了全面解决方案。
2、新能源汽车。
车载充电器：这里主要是指小功率交流充电器，输入电压为AC220V。目前国内该行业龙头企业比亚迪和欣锐科技都已经使用了碳化硅功率器件，并且取得了良好的产品性能和市场影响力。
电机驱动控制器：自从国际著名汽车公司日本丰田公司宣布与日本电装株式会社（DENSO）合作开发了全球第一款全碳化硅功率器件的电机驱动控制器后，国际国内相关企业都开展了深入的研究。
美国著名公司特斯拉Tesla宣布在他的Model3车型使用了碳化硅功率器件的电机驱动控制器。
3、光伏逆变器。国内著名光伏逆变器公司合肥阳光电源在2018年累计出货了超过15万台使用碳化硅功率器件的光伏设备，其中已经累计使用超过150万颗碳化硅功率器件
明确指出，使用碳化硅功率器件后有利于降低功耗，显著提高开关频率，得到更高的效率和功率密度，并有效降低系统成本和运维成本
4、智能电网。在高压电网传输过程中，通常会采用3kV以上功率器件，例如硅IGBT或者碳化硅MOSFET。
美国University of Arkansas教授Alan Mantooth研究指出，可以采用多颗1200VMOSFET串联起来的拓扑图应用方案用于承受10kV高电压。
关于板块龙头，乾照光电和聚灿光电都被老师们吹成一字龙，当然，从气质、股性、带动性、盘子大小等等方面来看，我个人更倾向于乾照光电。既然是一字，那么买到的可能性几乎没有，要是能买到，那么这个板块也就废了。
第三代半导体板块如果想象力够大，持续性够久，那么既然有一字龙，必然会有换手龙。一字买不到，就找换手标的的机会。
除了乾照光电、聚灿光电，还有晓程科技、豫金刚石、民的电子和联建光电等可以重点关注。
总结：
第三代半导体板块启动很强，有点一致，所以周一最强的肯定是买不到的。
另外，目前创业板的涨停是20CM，所以顶一字估计也顶不了几个，千万别无脑去顶，搞不好吃大面。
关于操作手法，除了绝对龙头，创业板的股票我认为没有值得去追涨的，低吸或者半路才是针对20CM最香的操作模式。
谨慎点的，明天针对第三代半导体板块可以先观望，有好的机会就吸一把，没有好机会就等龙头分歧机会，总之不要焦躁，不要追高就好了。
